UMG30
超精密・高精度なマグネ鋳造を実現！

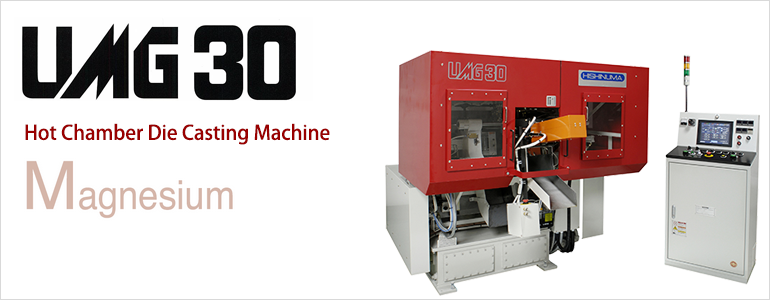

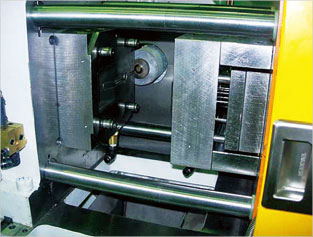

次世代マグネシウムマシンUMG3０は、250×295mmサイズの金型が搭載でき、携帯電話の筐体や光 ピックアップ部品等の超精密・高精度な製品を成型する事を可能とした、最新鋭マグネシウムダイカス トマシンです。パーティング射出によるスプールレス鋳造と新開発の射出レイアウトにより、エアールー ムの低減と高熱効率化により鋳造性に優れ、且つハイサイクル鋳造が可能です。
金型パーティングラインより直接製品部に鋳込む為、エアルームが極端に少なく、鋳造性に優れている
パーティング射出により最少量の材料で生産でき、材料の軽減・再溶解費用の大幅なコスト削減
スプールがない為、最小の型開ストロークを実現（ハイサイクル対応）
STANDARD

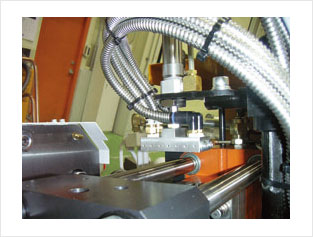

| ▶ パーティング射出 |
|---|

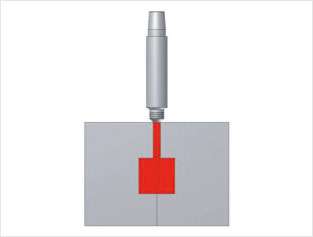

  金型のパーティング面から鋳込む為、スプールレス鋳造を可能としたマシンです。 スプールがない為、エアルームが少ない安定したハイサイクル成型に対応します。 |
| ▶ タッチパネルモニター |
|---|

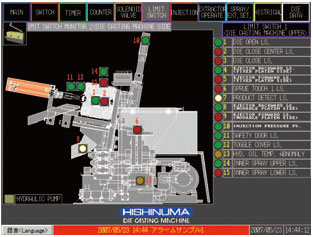

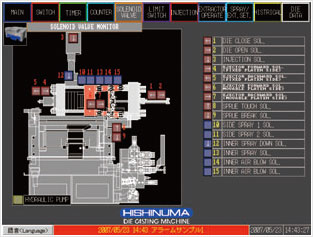

  タッチパネル標準搭載により金型に合わせた機械設定のメモリーや機械動作のモニタリング、消耗品管理、アラーム発生履歴など使い易さを追求しました。オプションで多言語表示も可能です。 （対応言語：日本語、英語、中国語、韓国語、タイ語） |
横型ダイカストマシンとパーティング射出機の比較
| ▶ 横型ダイカストマシン（25ton） | ▶ パーティング射出ダイカストマシン（U20） |
|---|---|
 |
 |
| 1cavity/shot | Casting weight | Scrap weight | |
| 25ton | 13sec/shot | 24.202g | 60.87g |
| U20 | 5sec/shot | 24.263g | 20.8g |
| 8ton | 6sec/shot | 2.5g | 7.4g |
| U2W | 2.5sec/shot | 2.5g | 3.3g |
| ▶ 横型ダイカストマシン（8ton） | ▶ パーティング射出ダイカストマシン（U２W） |
|---|---|
 |
 |

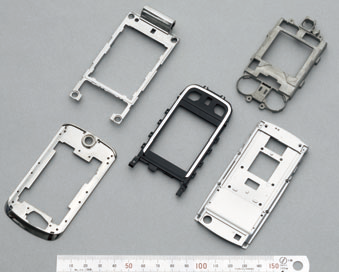

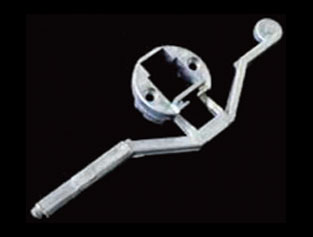

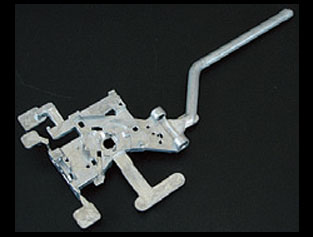

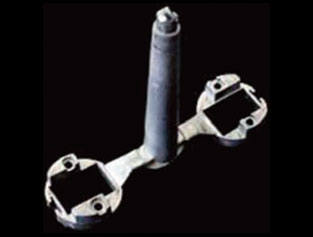

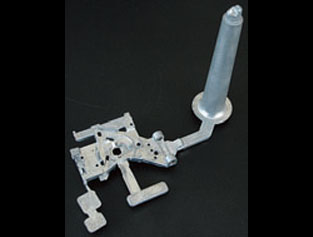

【鋳造サンプル】
周辺機器

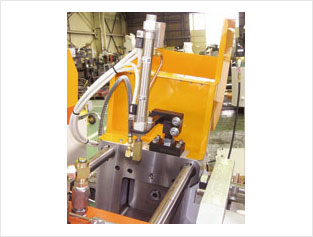

| ▶ スプレー取出装置 |

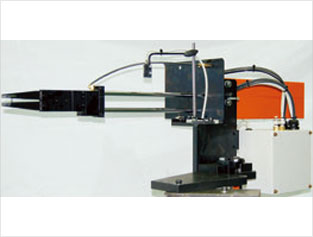

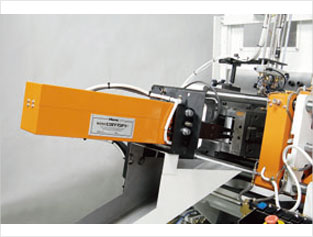

  打痕対策！ 高速取出機 専用設計の高速取出機。毎回確実に製品を取出・検知することにより金型 の破損リスクを低減し、製品打痕対策にも最適です。 |

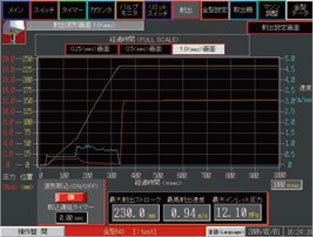

| ▶ 射出波形モニター |
  射出波形モニタリングによる品質管理！ プランジャー位置・速度・圧力をモニタリングすることで適切な鋳造条件の把 握が出来ます。 位置センサーには長寿命の非接触方式を採用しました。 |
| ▶ 中吹スプレー装置 |

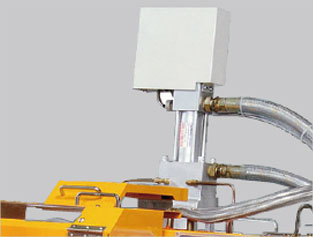

  多彩な金型にも対応可能！ パーティング射出に対応した高速中吹スプレー装置。 複雑な形状の金型に 対してもサイクルタイムを落さず、確実に離型剤を塗布します。 |
Technical Data
| 型締力 Die locking force |
kN | 300 |
| タイバー間隔 Space between tie bars |
mm | 255*255 |
| ダイストローク Die stroke |
mm | 140 |
| ダイハイト Die height |
mm | 185~280 |
| 射出力 Injection force |
KN | 36.3 |
| 射出ストローク Injection stroke |
mm | 60 |
| 押出力・固定盤押出力 Ejector force/Fixed die ejection force |
KN |
22 |
| 押出ストローク・固定型押出ストローク Ejector stroke/Fixed die ejection stroke |
mm | 40 |
| 中子推力・可動盤押出力 Core puler cylinder force/Movable die ejection force |
KN | 19 |
| 中子ストローク・可動型押出ストローク Core puler cylinder stroke/Movable die ejection stroke |
mm | 30 |
| ノズルタッチ力 Nozzle touch force |
KN | 33 |
| ノズルタッチストローク Nozzle touch stroke |
mm | 180 |
| プランジャー径 Injection plunger diameter |
mm | 30 |
| 鋳造圧力 Casting pressure |
MPa | 51.3 |
| 可鋳面積(効率100%) Casting area (efficiency 100%) |
cm2 | 58.5 |
| 可鋳重量(効率75%) Maximum shot weight (efficiency 75%) |
g | 58 |
| ドライサイクルタイム Dry cycle time |
sec | 2 |
| 常用圧力 Working pressure |
MPa | 10.5 |
| 作動油容量 Oil tank capacity |
L | 200 |
| 電動機容量 Electric motor capacity |
kw | 5.5 |
| メルティングポット容量 Melting pot capacity |
kg | 30 |
| 電源容量 Power supply capacity |
KVA | 8.5 |
| 電気炉出力 Output of electric furnace |
kw | 30 |
| 重量 Machine weight |
ton | 3 |
※上記仕様は予告なしに変更することがありますのでご了承ください。
