U30

u30

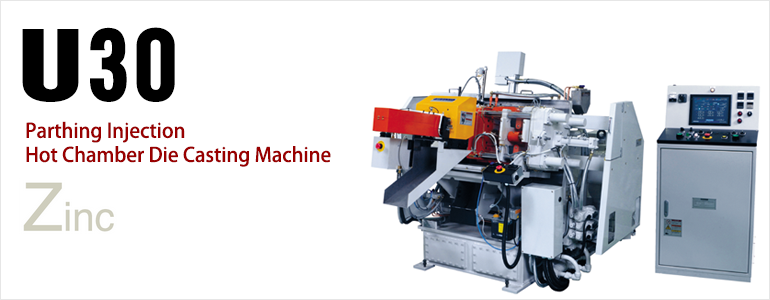

Uシリーズ中最大の型締力

250×295mmサイズの金型が搭載可能で、U20のハイサイクル動作の特徴を継承しつつ、複雑なスライド形状を持つ携帯電話部品や自動車部品にも対応し、横型機50トンクラスの鋳造品をターゲットに開発されたシリーズ最大のマシンです。


特長

金型パーティングラインより直接製品部に鋳込む為、エアルームが極端に少なく、鋳造性に優れている

パーティング射出により最少量の材料で生産でき、材料の軽減・再溶解費用の大幅なコスト削減

スプールがない為、最小の型開ストロークを実現(ハイサイクル対応)



STANDARD

▶ パーティング射出
U_Series U_Series
金型のパーティング面から鋳込む為、スプールレス鋳造を可能としたマシンです。
スプールがない為、エアルームが少ない安定したハイサイクル成型に対応します。

▶ グースネック
U_Series U_Series
スリーブ吸入ポートにチェック弁機能を持たせ溶湯を常にノズル先端まで満たすことによりエアーが減少し高品質かつハイサイクル鋳造を可能とします。
Uシリーズのみに採用される特殊グースネックです。

▶ タッチパネルモニター
U_Series U_Series
タッチパネル標準搭載により金型に合わせた機械設定のメモリーや機械動作のモニタリング、消耗品管理、アラーム発生履歴など使い易さを追求しました。オプションで多言語表示も可能です。
(対応言語:日本語、英語、中国語、韓国語、タイ語)


横型ダイカストマシンとパーティング射出機の比較

▶ 横型ダイカストマシン(25ton)  ▶ パーティング射出ダイカストマシン(U20)
U_Series
U_Series
  1cavity/shot Casting weight Scrap weight
25ton 13sec/shot 24.202g 60.87g
U20 5sec/shot 24.263g 20.8g
8ton 6sec/shot 2.5g 7.4g
U2W 2.5sec/shot 2.5g 3.3g
▶ 横型ダイカストマシン(8ton)  ▶ パーティング射出ダイカストマシン(U2W)
U_Series
U_Series

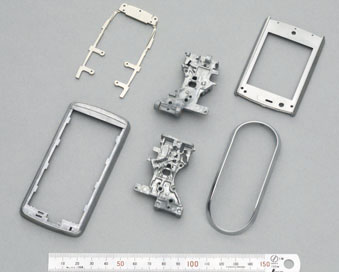

【鋳造サンプル】
U_Series





周辺機器

▶ スプレー取出装置
U_Series U_Series
打痕対策! 高速取出機
専用設計の高速取出機。毎回確実に製品を取出・検知することにより金型
の破損リスクを低減し、製品打痕対策にも最適です。

▶ 射出波形モニター
U_Series U_Series
射出波形モニタリングによる品質管理!
プランジャー位置・速度・圧力をモニタリングすることで適切な鋳造条件の把 握が出来ます。
位置センサーには長寿命の非接触方式を採用しました。

▶ 中吹スプレー装置
U_Series U_Series
多彩な金型にも対応可能!
パーティング射出に対応した高速中吹スプレー装置。
複雑な形状の金型に 対してもサイクルタイムを落さず、確実に離型剤を塗布します。


Technical Data

型締力
Die locking force
kN 300
タイバー間隔
Space between tie bars
mm 255*255
ダイストローク
Die stroke
mm 140
ダイハイト
Die height
mm 185~280
射出力
Injection force
KN 36.3
射出ストローク
Injection stroke
mm 60
押出力・固定盤押出力
Ejector force/Fixed die ejection force
KN

22

押出ストローク・固定型押出ストローク
Ejector stroke/Fixed die ejection stroke
mm 40
中子推力・可動盤押出力
Core puler cylinder force/Movable die ejection force
KN 19
中子ストローク・可動型押出ストローク
Core puler cylinder stroke/Movable die ejection stroke
mm 30
ノズルタッチ力
Nozzle touch force
KN 33
ノズルタッチストローク
Nozzle touch stroke
mm 180
プランジャー径
Injection plunger diameter
mm 30
鋳造圧力
Casting pressure
MPa 51.3
可鋳面積(効率100%)
Casting area (efficiency 100%)
cm2 58.5
可鋳重量(効率75%)
Maximum shot weight (efficiency 75%)
g 213
ドライサイクルタイム
Dry cycle time
sec 2
常用圧力
Working pressure
MPa 10.5
作動油容量
Oil tank capacity
L 200
電動機容量
Electric motor capacity
kw 5.5
メルティングポット容量
Melting pot capacity
kg 170
電源容量
Power supply capacity
KVA 8
電気炉出力
Output of electric furnace
kw 21.9
重量
Machine weight
ton 2.7
※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
