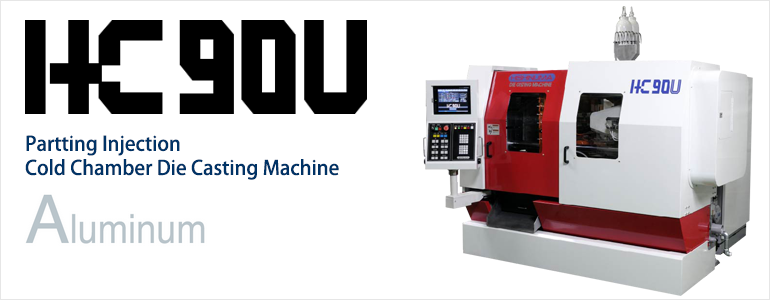

HC90U

ＨＣ９０Ｕはパーティング射出方式のコールドチャンバーダイカストマシンです。
パーティング射出機構によりエアーの巻き込みが少なく、湯流れがパーティングラインに沿って流れる ので鋳造性に優れ、歩留りの向上に繋がり、極薄製品及び超精密部品の鋳造が可能です。
また型開スト ロークを任意に設定でき、ハイサイクル鋳造に対応しています。

HC90Uの特長

パーティング射出機構により歩留り向上

射出ツインサーキット採用。安定鋳造可能

射出位置切替機能搭載(0 ~ 70㎜)

　

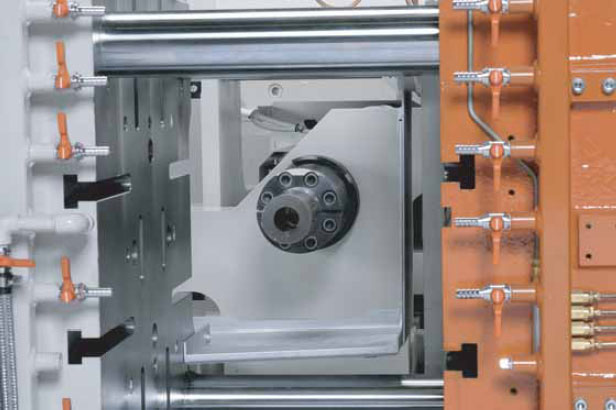

▶ パーティング射出
パーティング射出は金型の合わせ面から直線的に製品部に鋳込まれる為、一般的なコールドチャンバーダイカストマシンと比較して、湯道の曲がりが無く流動性に優れ、超薄物及び精密鋳造に最適です。

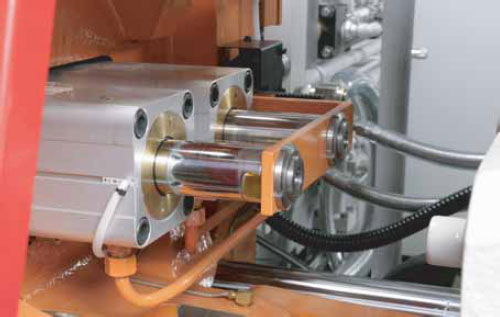

▶ 押出機構
中空シリンダーロッドを油圧押出機構に採用。押出プレートを連結ボルトにて簡単に接続可能。

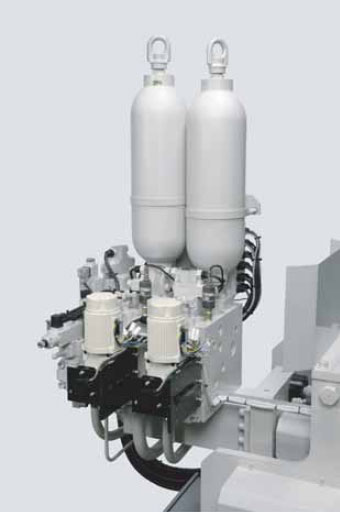

▶ 射出ツインサーキット
射出ツインサーキットを採用、高速サーキットと増圧サーキットが独立した構造。 高速シリンダーに増圧シリンダーが影響されず、安定してた鋳造が可能。

▶ 射出位置切替
射出位置を0~70mmの範囲で設定可能。理想の金型レイアウトを実現。

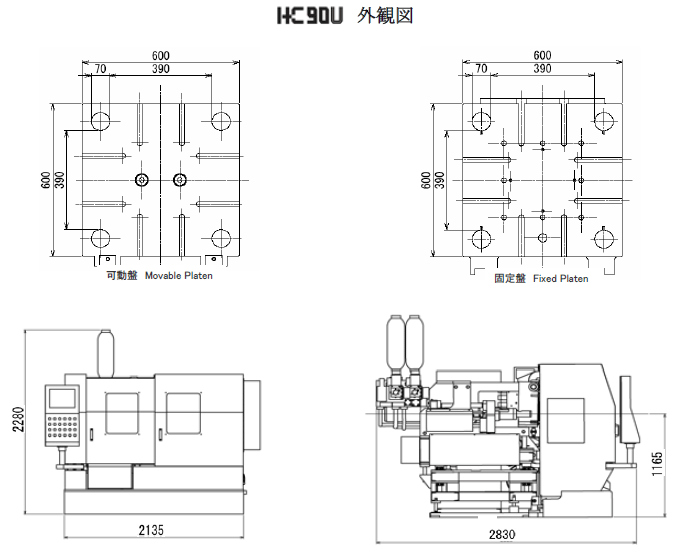

Technical Data

型締力 Locking force	1000kN
タイバー間隔 pace between tie bars	390×390mm
ダイストローク Die stroke	250mm（可変）
最大射出力 aximum Injection force	82kN
射出力(シリンダ径) Injection force	32.7kN (φ63)
射出ストローク Injection stroke	200㎜
