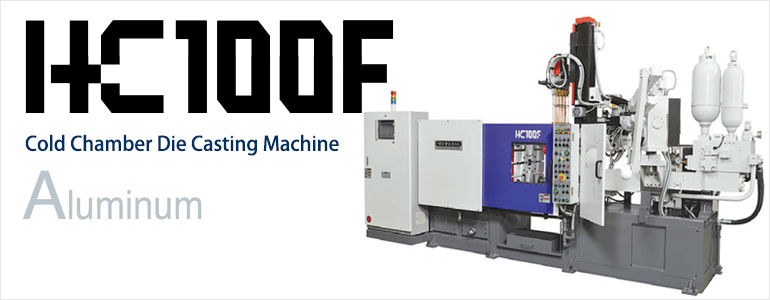

HC100F

HC100Fの特長

アキュムレーター搭載による高速型締とクイックトグルにてハイサイクル鋳造を実現

射出低速に比例制御、射出高速にモータードライブを搭載しデジタル制御可能

射出位置３段切替機能搭載（0,-50,-100）

小型コールドチャンバーダイカストマシンをシリーズ化

多数個取りから少数個取りへの移行で品質の向上

多言語対応タッチパネルディスプレイを標準装備

　

STANDARD

▶ 射出ツインサーキット	▶ 射出デジタル制御
増圧回路にツインサーキットを設置し、時間に関係なく自由に増圧位置を設定できます。 （※HC50、200Fは除く）	射出低速に比例弁制御によって、0.1~0.5m/sに自由に設定。高速にはモータードライブを搭載。 タッチパネル上にて任意に設定可能。

▶ 射出位置切替機能	▶ 多言語対応タッチパネルディスプレイ
射出位置切替機能の搭載により、自由度の高い金型レイアウトが可能。（※HC50Fは除く）	TFT12インチタッチパネルディスプレイを装備。 多言語に対応します。 （日本語・英語・中国語・韓国語・タイ語）

▶ クイックトグル
クイックトグル採用により型締スピードアップ。 （※HC50Fは除く）



OPTION

▶ 射出波形モニタリング装置	▶ 型締力表示
射出波形（位置、速度、圧力）をモニタリングし適切な鋳造条件の把握ができます。	型締力をタイバー伸びで測定してデジタル表示します。型締力が規定値以外の場合は、射出しない安全回路を設けています。

▶ モーター駆動式安全ドア
モーター駆動式の安全ドアは長期間の連続使用にも故障率が低く自動開閉が短時間でできます。

周辺機器

▶ スプレー取出装置	▶ 全自動給湯装置
スプレー装置と取出機が同じレール上を走行し、省スペース化を実現	インバータ制御によりスムーズな給湯動作が可能です。

▶ サーボトリミング装置
下降スピード、トルクを任意に設定。用途に合わせた最適な動作登録ができます。

Technical Data

型締力 Die locking force	1000kN
タイバー間隔 Space between tie bars	横425×縦425mm
ダイストローク Die stroke	340mm（可変）
ダイハイト Die height	250～500mm
最大射出力 Maximum Injection force	159kN
増圧比 Intensification ratio	1 : 2
射出ストローク Injection stroke	305mm
射出位置 Injection position	0mm, -50mm, -100mm
チップ突出量 Tip projection	125mm
チップ径 Plunger tip diameter	50mm
押出力 Ejector force	70kN
押出ストローク Ejector stroke	75kn
電動機容量 Electric motor	15kw
電源 Electric power	17KVA
作動油容量 Oil tank capacity	300L
機械重量 Weight of machine	6ton

※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
