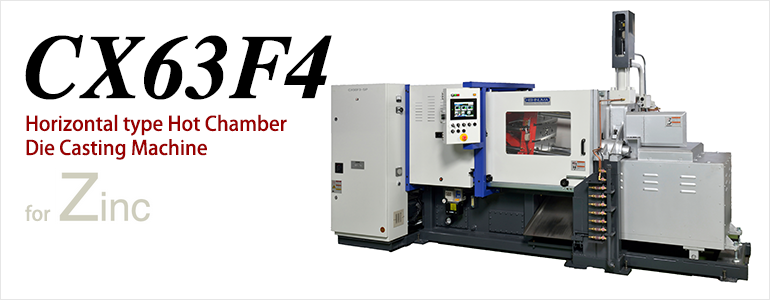

CX63F4
CX50F3はCX63F4にモデルチェンジとなります。詳細は順次更新予定です。
CX63F4の特長
●シーケンサー制御、液晶カラータッチパネルを標準搭載(CX-F3全機種標準)
●日・英・中・韓・タイなどの多くの言語に対応(オプション対応）
●タッチパネルで温度管理や様々な鋳造条件の設定が可能(CX-F3全機種標準)
●タイバー間隔330x330mm。タイバーピッチを従来機より広くし、ワンランク上の金型サイズが搭載可能。
各ヒーター温度と上下限警報の設定可能。温度グラフ機能搭載。
機能性、安全性を重視した安全カバーを新規デザイン。スペースを確保し作業性が飛躍的に向上。
ロジックバルブを使用し高速射出の性能と安定性を強化。低高速切替は外部LSにより容易に調整可能。
応力解析と長年の蓄積されたノウハウにより、高精度、高剛性、長寿命の型締装置を実現。
引出式電気炉の採用により、容易にヒーター交換可能。また安定した温度管理とクリーンな作業環境を実現。
Technical Data
| 型締力 Die locking force |
kN | 500 |
| タイバー間隔 Space between tie bars |
mm | 330×330 |
| ダイストローク Die stroke |
mm | 215 |
| ダイハイト Die height |
mm | 170~340 |
| 射出力 Injection force |
KN | 52 |
| 射出ストローク Injection stroke |
mm | 130 |
| 射出位置 Injection position |
mm | 0/-65 |
| 押出力 Ejector force |
KN | 39 |
| 押出ストローク Ejector stroke |
mm | 70 |
| ノズルタッチ力 Nozzle touch force |
KN | 44 |
| ノズルタッチストローク Nozzle touch stroke |
mm | 175 |
| プランジャー径 Injection plunger diameter |
mm | 50 |
| 鋳造圧力 Casting pressure |
MPa | 26.8 |
| 可鋳面積(効率100%) Casting area (efficiency 100%) |
cm2 | 186 |
| 可鋳重量(効率75%) Maximum shot weight (efficiency 75%) |
kg | 1.3 |
| ドライサイクルタイム Dry cycle time |
sec | 3 |
| 常用圧力 Working pressure |
MPa | 10.5 |
| 作動油容量 Oil tank capacity |
L | 235 |
| メルティングポット容量 Melting pot capacity |
kg | 270 |
| 電動機容量 Electric motor capacity |
kw | 7.5 |
| マシン操作電源容量 Power supply capacity |
KVA | 12 |
| 電気炉出力 Output of electric furnace |
kw | 31.2 |
| 機械重量 Machine weight |
ton | 3.8 |
※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
