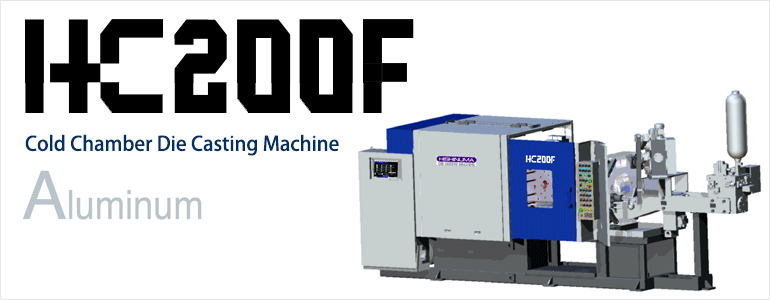

HC200F

HC100F コールドチャバーダイカストマシン

HC200Fの特長

HCシリーズに新たに200トンクラスをラインナップ

トグル部にガルウイング式安全ドアを採用。メンテナンス性の向上

射出シリンダー内に増圧チェック弁を入れることにより高速から増圧に切り替わるタイムラグが削減。


特長

小型コールドチャンバーダイカストマシンをシリーズ化

多数個取りから少数個取りへの移行で品質の向上

多言語対応タッチパネルディスプレイを標準装備



STANDARD

▶ 射出ツインサーキット ▶ 射出デジタル制御
HC_Series
増圧回路にツインサーキットを設置し、時間に関係なく自由に増圧位置を設定できます。
(※HC50、200Fは除く)
HC_Series
射出低速に比例弁制御によって、0.1~0.5m/sに自由に設定。高速にはモータードライブを搭載。
タッチパネル上にて任意に設定可能。
▶ 射出位置切替機能 ▶ 多言語対応タッチパネルディスプレイ
HC_Series
射出位置切替機能の搭載により、自由度の高い金型レイアウトが可能。(※HC50Fは除く)
HC_Series
TFT12インチタッチパネルディスプレイを装備。
多言語に対応します。
(日本語・英語・中国語・韓国語・タイ語)
▶ クイックトグル
HC_Series
クイックトグル採用により型締スピードアップ。
(※HC50Fは除く)



OPTION

▶ 射出波形モニタリング装置 ▶ 型締力表示
HC_Series
射出波形(位置、速度、圧力)をモニタリングし適切な鋳造条件の把握ができます。
HC_Series
型締力をタイバー伸びで測定してデジタル表示します。型締力が規定値以外の場合は、射出しない安全回路を設けています。
▶ モーター駆動式安全ドア
HC_Series
モーター駆動式の安全ドアは長期間の連続使用にも故障率が低く自動開閉が短時間でできます。



周辺機器

▶ スプレー取出装置 ▶ 全自動給湯装置
HC_Series
スプレー装置と取出機が同じレール上を走行し、省スペース化を実現
HC_Series
インバータ制御によりスムーズな給湯動作が可能です。
▶ サーボトリミング装置
HC_Series
下降スピード、トルクを任意に設定。用途に合わせた最適な動作登録ができます。

Technical Data

型締力
Die locking force
2000kN
タイバー間隔
Space between tie bars
横530×縦530mm
ダイストローク
Die stroke
450mm(可変)
ダイハイト
Die height
300~600mm
最大射出力
Maximum Injection force
215kN
増圧比
Intensification ratio
1 : 2
射出ストローク
Injection stroke
370mm
射出位置
Injection position
0mm, -125mm
チップ突出量
Tip projection
150mm
チップ径
Plunger tip diameter
50mm
押出力
Ejector force
116kN
押出ストローク
Ejector stroke
100kn
電動機容量
Electric motor
22kw
電源
Electric power
35KVA
作動油容量
Oil tank capacity
500L
機械重量
Weight of machine
10ton

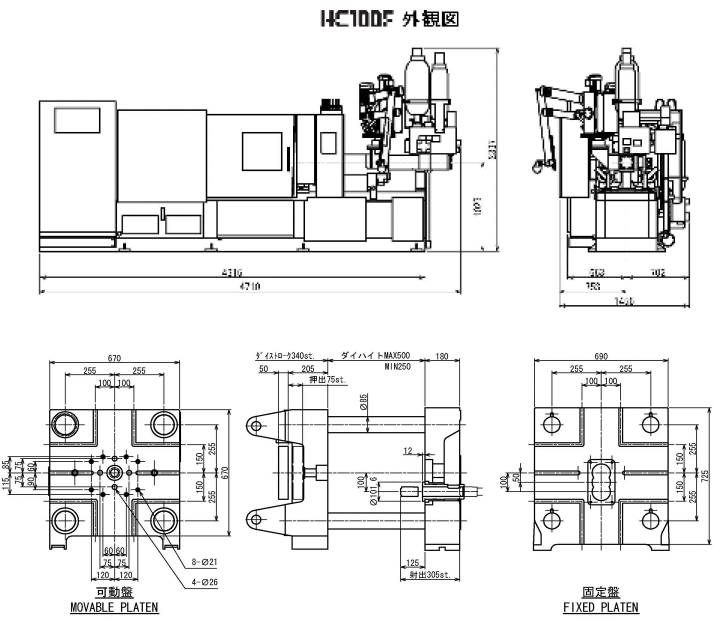

hc100f


※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
