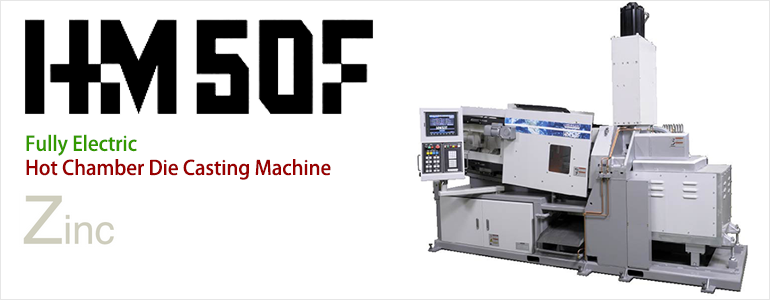

HM50F

HM50Fの特長

全電動を採用し、省エネルギー・騒音の低減・清潔な作業環境を確立

スピード・トルク調整が容易で、繰り返し精度が高く、安定した生産が可能

STANDARD

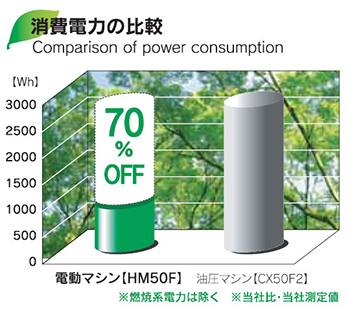

▶ 省エネルギー 油圧機では常時ポンプを使用するのに対し、電動機は型締・押出・射出機構の稼動時のみサーボモーターが駆動、ノズルタッチ機構にいたってはブレーキを有効とするだけで電力を使用せず連続運転が可能です。 油圧機と比較すると消費電力を約７０％削減でき、省エネルギーに大きく貢献します。（燃焼系を除く・当社比）

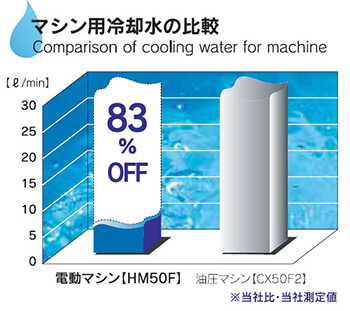

▶ 環境への配慮 作動油を一切使用しません。ポンプが不要となる為、騒音も少なく、クリーンな作業環境を実現します。マシン側の冷却水も節減でき、地球環境に配慮したダイカストマシンです。

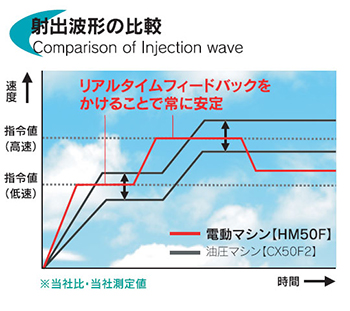

▶ 品質向上 従来の油圧機では外乱により射出速度に影響を受けるのに対し、電動サーボ制御により速度フィードバックを行うことで、外乱の影響を補正し安定した品質の量産鋳造に貢献します。 また、高い応答性によりバリを押さえる射出制御など決め細やかな射出設定が可能になりました。



OPTION

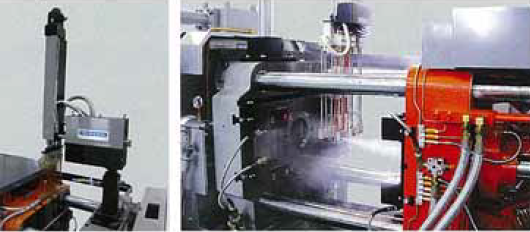

▶ 中吹サーボスプレー装置【MCR-Sシリーズ】
塗布するスプレーガンの数、塗布位置及び塗布時間を任意に設定することで、ピンポイント塗布が可能。 無駄吹きを抑え、コストダウンに貢献します。 さらに、金型毎に離型剤を塗布する動作パターンを記憶させる事ができます。

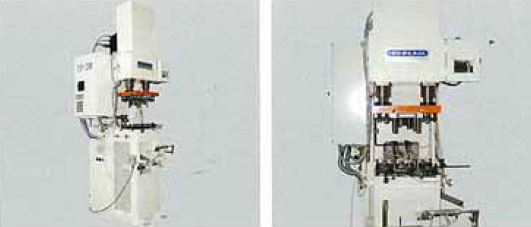

▶ サーボトリミング装置【TP-Mシリーズ】
降下スピード・トルクを任意に設定。用途に合わせた最適な動作登録ができます。 油圧ポンプが不要な為、作動油を一切使用しないので、騒音も無くクリーンな作業環境を実現します。

Technical Data

型締力 Die locking force	500kN
タイバー間隔 Space between tie bars	横326×縦302mm
ダイストローク Die stroke	215mm
ダイハイト Die height	170~340mm
射出力 Injection force	50kN
射出ストローク Injection stroke	130mm
押出力 Ejector force	30kN
押出ストローク Ejector stroke	70mm
ノズルタッチ力 Nozzle touch force	28kN
ノズルタッチストローク Nozzle touch stroke	180mm
ブランジャー径 injection plunger diameter	Φ50mm
鋳造圧力 Casting pressure	26.4MPa
可鋳面積（効率100％） Casting area(casting efficiency100％)	189cm2
可鋳重量（効率75％） Maximum shot weight(casting efficiency75％)	1.28kg
電源容量 Power supply capacity	20KVA
機械重量 Weight of machine	5ton

※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
