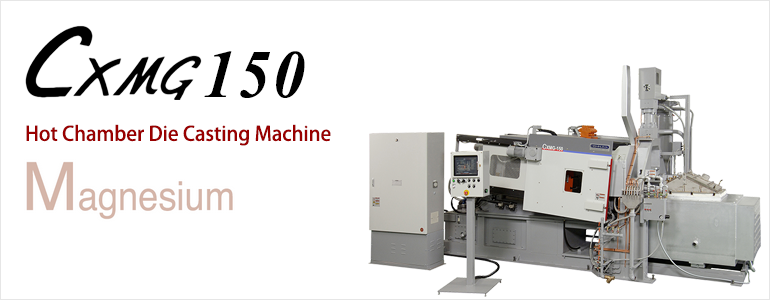

CXMG 150
CXMG150の特長
携帯電話筐体等の高品質な製品の鋳造に対応
射出調整をタッチパネル上で設定可能、操作性の向上（150t以上）
高速射出に対応する圧力損失を極力抑えた油圧配管レイアウト
先進のマグネシウム用ホットチャンバーダイカストマシンをシリーズ化
長時間のハイサイクル連続鋳造を可能にした抜群の安定性と耐久性
多言語対応タッチパネルディスプレイ、ピストン式アキュームレータを標準装備
最大射出速度はドライショット６m/sを実現
STANDARD
| ▶ 高速射出装置 | ▶ ノズルタッチシリンダー |
|---|---|
 高速射出にロジックバルブとピストン式アキュームレータを使用することで、射出の安定性が向上し、品質も安定します。 最大射出速度はドライショット６m/s を実現 |
 操作／反操作側でノズルタッチシリンダーをずらす事により、射出ノズル周りのメンテナンス性向上。 |
| ▶ 引出式融溶炉 | ▶ 多言語対応タッチパネルディスプレイ |
|---|---|
 引出式溶解炉の採用により、容易にヒーター交換が可能。 |
 TFT12インチタッチパネルディスプレイを装備。 多言語に対応します。 （日本語・英語・中国語・韓国語・タイ語） |
OPTION
| ▶ 射出モニタリング装置 | ▶ 型締力表示 |
|---|---|
 射出波形（位置、速度、圧力）をモニタリングし適切な鋳造条件の把握ができます。 |
 型締力をタイバー伸びで測定してデジタル表示します。型締力が規定値外の場合は射出しない安全回路を設けています。 |
| ▶ ノズルヒーター | ▶ グースネックヒーター |
|---|---|
 作業環境を向上させ、ノズルを均等に加熱することで安定鋳造が可能です。 |
 ヒーターでグースネックを加熱するので、作業環境の向上に貢献し、炉内へのガスの巻き込みが無く、酸化物の低減にも繋がります。 |
| ▶油圧ジャッキアップシステム | ▶ モーター駆動安全ドア |
|---|---|
 マシン中央部に組み込まれた油圧ジャッキ装置により、センターショット・アンダーショットが短時間で切替可能です。 |
 モータ駆動式の安全ドアは、長期間の連続使用にも故障率が低く自動開閉が短時間で行えます。 |
| ▶ サブプレート |
|---|
 交換可能な鋼板をプレートに取付けることにより、メンテナンスコストの削減。 |
周辺機器
| ▶ 油圧自動クランプ | ▶インゴット予熱自動投入装置 |
|---|---|
 油圧自動金型クランプの採用で、金型交換が安全に短時間で行えます。 |
 予熱したインゴットを自動 投入し、湯面管理を容易に します。 |
| ▶ 金型温調機 |
|---|
 金型温度の管理 は、精密品の大 量生産には必須 事項です。 |
Technical Data
| 型締力 Die locking force |
kN | 1500 |
| タイバー間隔 Space between tie bars |
mm | 460×460 |
| ダイストローク Die stroke |
mm | 380 |
| ダイハイト Die height |
mm | 220~500 |
| 射出力 Injection force |
KN | 94 |
| 射出ストローク Injection stroke |
mm | 200 |
| 射出位置 Injection position |
mm | 0/－100 |
| 押出力 Ejection force |
KN | 87 |
| 押出ストローク Ejector stroke |
mm | 90 |
| ノズルタッチ力 Nozzle touch force |
KN | 72 |
| ノズルタッチストローク Nozzle touch stroke |
mm | 300 |
| プランジャー径 Injection plunger diameter |
mm | Φ60/65 |
| 鋳造圧力 Casting pressure |
MPa | 33/29 |
| 可鋳面積(効率100%) Casting area (efficiency 100%) |
cm2 | 454/526 |
| 可鋳重量(効率75%) Maximum shot weight (efficiency 75%) |
kg | 0.76/0.90 |
| ドライサイクルタイム Dry cycle time |
sec | 4 |
| 常用圧力 Working pressure |
MPa | 10.5 |
| 作動油容量 Oil tank capacity |
L | 350 |
| メルティングポット容量 Melting pot capacity |
kg | 250 |
| 電動機容量 Electric motor capacity |
kw | 18.5 |
| マシン操作電源容量 Power supply capacity |
KVA | 30 |
| 電気炉出力 Output of electric furnace |
kw | 57.4 |
| 機械重量 Machine weight |
ton | 8.5 |
※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
