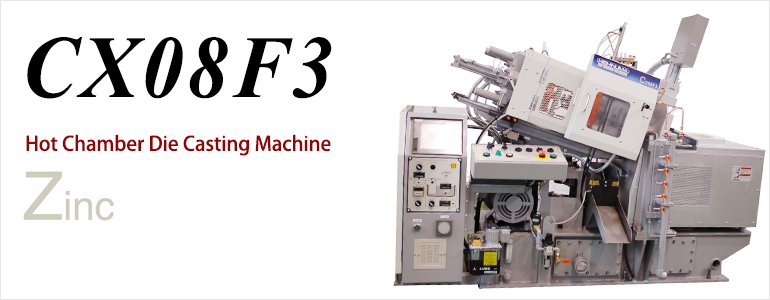

CX08F3
低高速２段射出切替・無接触リミットスイッチの採用により長寿命化を実現
シーケンサー制御、液晶８インチカラータッチパネルを標準搭載
日・英・中・韓・タイの多国語に対応＜オプション設定＞
STANDARD
| ▶ リミットスイッチを標準装備 | ▶常時温度管理監視が可能 |
|---|---|
 射出シリンダーに外部リミットスイッチを標準装備。低高速切替位置の調整を容易にしました。 |
 炉体・各ヒーターの温度計をイラスト付パネルに配置、制御盤に組み込み常時温度管理監視が可能です。 |
| ▶様々な鋳造条件を設定可能 | ▶油圧バルブの出力を監視 |
|---|---|
 様々な鋳造条件を設定、２０型分まで記憶させる事ができます。金型交換時にメモリーを呼び出す事により、鋳造条件の再設定を行う必要がありません。 |
 各種リミットスイッチ、油圧バルブの出力を監視します。 |
| ▶射出部品を個別に管理 | ▶アラーム・稼働時間を記憶 |
|---|---|
 ショットカウンターで射出部品を個別に管理し、交換日を的確に把握できます。 |
 マシンと周辺機器のアラーム発生履歴及び稼働時間を記憶、表示します。 |
OPTION
| ▶ 射出波形表示 | ▶ 全自動給湯装置 |
|---|---|
 プランジャー位置、射出速度、圧力をモニタリングすることで適切な条件の把握ができます。 |
 型締力の表示により、型圧調整を安易にしました。又、射出時のインターロックにもなります。 |
Technical Data
| 型締力 Die locking force |
kN | 80 |
| タイバー間隔 Space between tie bars |
mm | 160×170 |
| ダイストローク Die stroke |
mm | 107 |
| ダイハイト Die height |
mm | 120~180 |
| 最大射出力 Maximum Injection force |
KN | 9.5 |
| 射出ストローク Injection stroke |
mm | 70 |
| 射出位置 Injection position |
mm | 0/-15 |
| 押出力 Ejector force |
KN | 6 |
| 押出ストローク Ejector stroke |
mm | 40 |
| ノズルタッチ力 Nozzle touch force |
KN | 8 |
| ノズルタッチストローク Nozzle touch stroke |
mm | 100 |
| プランジャー径 Injection plunger diameter |
mm | 25 |
| 鋳造圧力 Casting pressure |
MPa | 18.3 |
| 可鋳面積(効率100%) Casting area (efficiency 100%) |
cm2 | 43 |
| 可鋳重量(効率75%) Maximum shot weight (efficiency 75%) |
kg | 0.17 |
| ドライサイクルタイム Dry cycle time |
sec | 1.2 |
| 常用圧力 Working pressure |
MPa | 6.0 |
| 作動油容量 Oil tank capacity |
L | 115 |
| メルティングポット容量 Melting pot capacity |
kg | 110 |
| 電動機容量 Electric motor capacity |
kw | 3.7 |
| マシン操作電源容量 Power supply capacity |
KVA | 6 |
| 電気炉出力 Output of electric furnace |
kw | 18.6 |
| 機械重量 Machine weight |
ton | 1 |
※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
