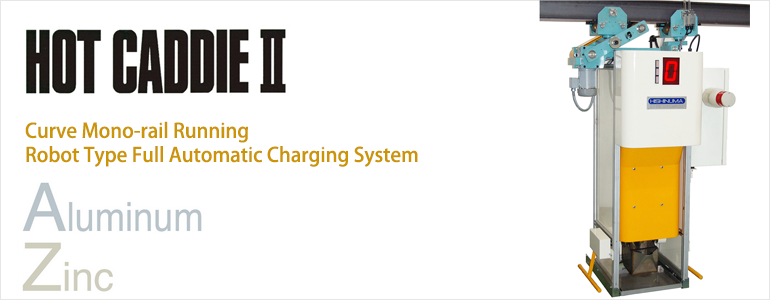

HOT CADDIEⅡ 給配湯システム
HOT CADDIEⅡの特長
直接ラドルにてダイカストマシンのポットに給湯
酸化物が無くなり鋳造製品が安定
ダイカストマシン周辺を省スペース化
| ▶ 概要 本機は、溶解したアルミ、亜鉛を保持炉の湯面センサーからの信号により、親路からダイカストマシンの保持炉までレールをガイドにして走行し、迅速かつ安全に配湯する全自動走行ロボットです。 |
▶ 樋レス仕様 直接ラドルにてダイカストマシンのボットに給湯するため、従来樋に残っていた酸化物がなくなり鋳造製品の安定につながります。また、マシン周辺が省スペースになります。 |
| ▶ 鋳造条件の安定 走行速度、タドル反転速度、配湯量の自由な調整、親路からのクリーンな湯の供給により、湯温、湯面を常に安定させ、一定した鋳造条件が得られます。 |
▶ 省力化 作業員の手作業による親路・保持炉へのインゴット投入、湯汲み、配湯の危険な作業より開放されるとともに、省力化に寄与します。 |
| ▶ 安全性 走行ロボット本体には、走行警報パトライト、ブザー、両側面には、ラドル部安全カバー、非常停止プレートが取りつけられ、安全を十分に考慮しています。 |
▶ メンテナンス 各部は強度、耐磨耗、耐熱等にすぐれ、故障が少なく、最低限のメンテナンスで長年使用していただけます。 |
Technical Data
| 1.走行 | |
| スピード | MAX 30m/min、自由 |
| PSモートル（減速機、電磁ブレーキ） | 単相200V、20W、4P |
| ブレーキトルク | 0.2 kg-m |
| 2.反転 | |
| ラドル反転角度 | MAX120度 |
| タドル反転スピード | インバーターにて自由 |
| ブレーキ付ギアモートル | 3相、200V、60W、4P |
| インバーター周波数 | 0~120KHz対応 |
| 3.ラドル上下 | |
| 上下シリンダーストローク | 500・600mm |
| 電動シリンダー | 3相、200V、200W、4P |
| 推力 | 200kg |
| スピード | 85/102mm/s, 50/60KHz |
| 4.ラドル移動 | |
| 移動角度 | MAX28度 |
| 油圧シリンダー | Φ30×150ST |
| 移動速度 | 30mm/s |
| 5.その他 | |
| レール（H 形綱） | H150×150×7/10mm |
| ラドル容量 | 30kg[Zn]、35・65kg[AI] |
| パトライト | AC100V |
| 表示灯 | DC24V |
| 6.機械仕様 | |
| 給湯台数 | MAX、10台 |
| 電源容量 | 3Φ、200V、15A |
| 制御盤 | W700×L350H×1750mm |
| 外形寸法 | W1050×D760×H1700mm |
| 重量 | 220kg（Znは除く） |
※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
