CX25F2

HM50F

CX25F2の特長

タイバー径をΦ50、プレート厚さを20%以上アップして剛性を強化

ノズルタッチシリンダーの位置をノズル高さに合わせて精度を向上

精密部品鋳造に最適


特長

低高速2段射出切替・無接触リミットスイッチの採用により長寿命化を実現

シーケンサー制御、液晶8インチカラータッチパネルを標準搭載

日・英・中・韓・タイの多国語に対応<オプション設定>



STANDARD

▶ リミットスイッチを標準装備 ▶常時温度管理監視が可能

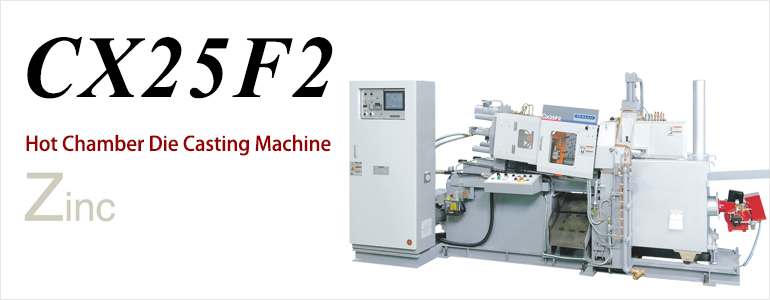

CX25F2 ホットチャンバータイプダイカストマシン
射出シリンダーに外部リミットスイッチを標準装備。低高速切替位置の調整を容易にしました。
CX25F2 ホットチャンバータイプダイカストマシン
炉体・各ヒーターの温度計をイラスト付パネルに配置、制御盤に組み込み常時温度管理監視が可能です。
▶様々な鋳造条件を設定可能 ▶油圧バルブの出力を監視
CX25F2 ホットチャンバータイプダイカストマシン
様々な鋳造条件を設定、20型分まで記憶させる事ができます。金型交換時にメモリーを呼び出す事により、鋳造条件の再設定を行う必要がありません。
CX25F2 ホットチャンバータイプダイカストマシン
各種リミットスイッチ、油圧バルブの出力を監視します。
▶射出部品を個別に管理 ▶アラーム・稼働時間を記憶
CX25F2 ホットチャンバータイプダイカストマシン
ショットカウンターで射出部品を個別に管理し、交換日を的確に把握できます。
CX25F2 ホットチャンバータイプダイカストマシン
マシンと周辺機器のアラーム発生履歴及び稼働時間を記憶、表示します。



OPTION

▶ 射出波形表示 ▶ 全自動給湯装置
CX25F2 ホットチャンバータイプダイカストマシン
プランジャー位置、射出速度、圧力をモニタリングすることで適切な条件の把握ができます。
CX25F2 ホットチャンバータイプダイカストマシン
型締力の表示により、型圧調整を安易にしました。又、射出時のインターロックにもなります。


Technical Data

型締力
Die locking force
kN 250
タイバー間隔
Space between tie bars
mm 271×271
ダイストローク
Die stroke
mm 155
ダイハイト
Die height
mm 140~330
最大射出力
Maximum Injection force
KN 32
射出ストローク
Injection stroke
mm 100
射出位置
Injection position
mm 0/-40
押出力
Ejector force
KN 21
押出ストローク
Ejector stroke
mm 50
ノズルタッチ力
Nozzle touch force
KN 16
ノズルタッチストローク
Nozzle touch stroke
mm 180
プランジャー径
Injection plunger diameter
mm 45
鋳造圧力
Casting pressure
MPa 20.1
可鋳面積(効率100%)
Casting area (efficiency 100%)
cm2 124
可鋳重量(効率75%)
Maximum shot weight (efficiency 75%)
kg 0.81
ドライサイクルタイム
Dry cycle time
sec 2.0
常用圧力
Working pressure
MPa 10.5
作動油容量
Oil tank capacity
L 140
メルティングポット容量
Melting pot capacity
kg 200
電動機容量
Electric motor capacity
kw 5.5
マシン操作電源容量
Power supply capacity
KVA 9
電気炉出力
Output of electric furnace
kw 18.6
機械重量
Machine weight
ton 3






※上記仕様は機種により異なる場合があります。
※上記仕様は予告なしに変更することがありますのでご了承ください。
